PRR-800型は、高分解能･高速スキャンのフォトダイオード式水中分光放射計です。

近紫外から近赤外域まで照度/輝度最大19(標準 15)チャンネルの波長が選択できます。単一波長のみではなく、水中の光合成有効放射(PAR: 波長域400〜700nm)や自然蛍光光度(LuZChl)も用意されています。フィルターには低反射･低ノイズを採用し、また長期安定性にも優れています。

光学系は全てのチャンネルに独立した3ステージ増幅回路を採用することにより、旧来のモデルではできなかった微量の光、10^-5μW/cm²・nmレベルまで検出できるようになりました。

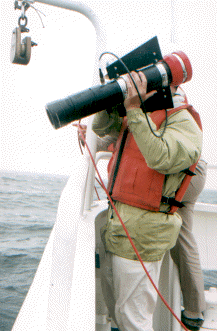

従来の鉛直方向のプロファイル観測では、海流やケーブルの自重等の影響で水中器の傾斜が大きくなる場合や、投入時水中器を船から遠ざけるのは難しく船影の影響を受けやすい等、信頼性の高いデータが得られないことがしばしばありました。オプションとして、より傾斜角の少ないプロファイル観測を行うためのフリーフォール金具が用意されています。
各々の金具は取り外し、変更なしで入れ替えできますので、通常のプロフィル観測用を装着すれば、浅瀬での観測に便利です。

ケーブルは、引張強度225kgのケブラー繊維入りで補助ロープなしにプロファイル観測/フリフォール観測が行えます。

総合カタログPDFダウンロード(3.80MB)

単体カタログPDFダウンロード(1.46MB)

　　特　　徴

　　　□　小型・軽量

　　　□　近紫外から近赤外域まで波長選択可能

　　　□　照度・輝度センサ各標準15ch(最大19ch)

　　　□　高速サンプリング(最大15Hz)

　　　□　9桁ダイナミックレンジ以上

　　　□　1チャンネルシリアルポート

　　　□　温度・深度・傾斜センサ標準装備

　　　□　確かな校正^注1)

　　仕　　様

チャンネル数

各15チャンネル(最大19チャンネル)

選択可能波長域

305〜875nm

標準波長

380、412、443、465、490、510、532、555、565、589、625、665、683、694nm及びPAR

オプション波長

305^注2)、313、320、330、340、395、520、670、710、765、780、865、875nm及びLuZChl^注3)

スペクトル半値幅

10nm(標準）　20nm(オプション)

照度センサ

　センサタイプ

フォトダイオード

　コサイン特性
　(受光角特性)

コサイン曲線に対する不確かさ±2%(天頂角　0〜65°間)、±10%(天頂角　65〜85°間)

　測定範囲

1×10^-5〜1×10⁵μW/cm²・nm

　PAR測定範囲

4×10^-10〜4μE/cm²・sec

輝度センサ

　センサタイプ

フォトダイオード

　水中視野角

10°(ハーフアングル)

　測定範囲

1×10^-12〜1×10^-3W/cm²・nm・str

　自然蛍光測定範囲

1×10^-14〜1×10^-6nE/m²・sr・sec

温度センサ

　センサタイプ

白金測温抵抗体

　測定範囲

-5〜+50℃

深度センサ

　センサタイプ

半導体圧力センサ

　測定範囲

0〜300m

傾斜センサ

　測定範囲

0〜45°

ハウジング

PRR-800型

PRR-810型

　材質

強化プラスチック

耐食アルミ

　寸法

10.2cm(径)×55.9cm(長)

10.2cm(径)×37.8cm(長)

　重量

4.8kg(空中) 0.9kg(水中)

4.4kg

デッキユニット

　バッテリー

12V-6Ah鉛積層電池

　充電器

90〜240VAC 50〜60Hzユニバーサルタイプ

　サンプリング速度

最大15Hz

　インターフェース

RS-232Cシリアル通信ポート又は、RS-485シリアル通信ポート

PRR-800型

PRR-810型

　材質/ケーブル長

ケブラー繊維補強 100m(最大300m)

ケブラー繊維補強　25m

^注1)バイオスフェリカル社製の計器は全てNIST(米国国立標準技術研究所)に準拠しています。

^注2)水中下向き照度及び地上比較照度のみ装着可能です。

^注3)水中上向き輝度のみ装着可能です。

　　ダイナミックレンジ

　　オプション

フリーフォール金具

ジンバル式地上比較器固定金具
