| 超小型温度・深度・傾斜ロガーDST Pitch&Roll型 |
|
|
|
|
|
|
 |
 |
|
DST pitch&Rollは、セラミック製の強固なボディに機首の傾き角、タグの回転角に加え、温度、深度センサーを組み込んだ超小型データロガーです。

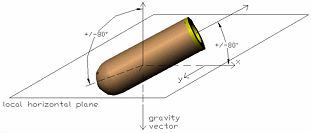

2方向は水平状態を基準にそれぞれ±90°間で記録されます。
メモリ容量は、1測定項目当たり87,000サンプル数あり長期間の測定にも対応できます。通常2方向の傾斜、温度、深度データの4項目を同時に記録しますが、2方向の傾斜、温度と深度の各々の異なった周期でデータを記録することで、メモリを有効に使用することも可能です。また、不揮発性EEPROMを採用しており、内部バッテリーが尽きてもデータが無くなることはありません。データ回収は専用のコミュニケーションボックスで無線通信を行います。
設定及び解析用ソフトウェアは別売ですが、アップグレードはWeb上から無償にて行えます。対応OSは、マイクロソフト社Windows Vista、7、8.1、10の日本語版になります。
アプリケーションとして、
●魚や海洋動物の生態調査
●底引き網の開口口や漁具の研究
●AUVやROVと水中測定器の方向性
●その他、温度や深度、傾斜を必要とするフィールド
など様々な用途にご利用頂けます。
 総合カタログPDFダウンロード(2.06MB)
|
| 特 徴 |
| □ 小型(15mm径×46mm長) |
| □ 軽量(水中重量12g) |
| □ 2方向傾斜位置情報 |
| □ 最大深度3,000m |
| □ 不揮発性メモリ |
| □ (内部バッテリーが尽きてもデータを保持) |
|

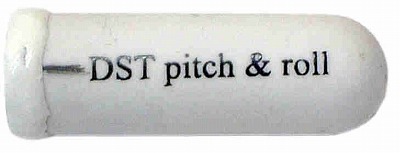

DST Pitch & Roll
(温度・深度・2方向傾斜) |
| 温度 |
測定範囲 |
-1℃〜+40℃注1) |
| 精度 |
±0.1℃ |
| 分解能 |
0.032℃ |
| 応答速度 |
20秒(63%応答) |
| 深度 |
測定範囲注2) |
10cm〜50m、10cm〜100m、1m〜270m、
5m〜800m、5m〜1,500m、10m〜3,000m |
| 精度 |
±0.6%FS |
| 分解能 |
0.03%FS |
| 傾斜 |
測定範囲 |
±90°(180°スパン) |
| 分解能 |
0.3° |
| 精度 |
±5° |
| A/D変換 |
12ビットデジタル変換 |
| サンプリング間隔 |
1秒〜90時間(1秒単位で設定可能) |
| インターフェース |
RS-232C、又はUSB(USB変換コネクタケーブルを介して) |
| メモリ |
容量 |
87,000データ(4項目を同時観測) |
| 形式 |
不揮発性EEPROM |
| 保持期間 |
25年 |
| 動作環境 |
-10℃〜+45℃ |
| バッテリー寿命 |
6年注3) |
| 内部時計 |
精度月差±1分 |
| ハウジング材質 |
酸化アルミニウム |
| ハウジング寸法 |
15mm(径)×46mm(長) |
| ハウジング体積 |
8.1cm3 |
| 重量 |
空中 |
19g |
| 水中 |
12g |
| 取り付け穴 |
0.9mm(径) |
| 注1)上記の測定レンジ以外も可能です。 |
| 注2)ご注文時、上記の深度測定範囲から選択して頂く必要がありあます。 |
| 注3)サンプリング間隔を10分以上で、傾斜及び温度、深度を同時に記録した場合になります。尚、電池の交換はできません。 |
(Seastar)
SeaStarソフトウェアは、DSTシリーズの全てのタグの設定及び解析が行えます。サンプリング間隔は常に一定、或いは複数のサンプリング間隔を組み合わせる、マルチプルインターバルの二通りの方法があります。後者は最大7通りのサンプリング間隔が設定でき、季節変動など周期性のあるのものに使うと便利です。
新たに必要なデータを優先的にメモリに保存するプライマリー機能が加わりました。これは例えば、温度・深度の2項目のタグについて、深度が変わらないことが判っている場合には温度を優先して温度データ10回に深度データ1回とすることで従来の1.8倍計測時間を延長するものです。
主な機能
●二通りのサンプリング間隔
●複数のデータ保持方法
●オフセット値の変更
●グラフ表示機能
など
計測されたデータは、コンピュータにダウンロードされない限り新規に設定はできませんので、うっかりミスによる喪失はありません。ダウンロードされたデータは自動的にハードディスクに保存され、ファイル名は記録回数で制御されますので、名前の重複はありません。また、グラフは、ビットマップファイル(bmp)やウィンドウズメタファイル(wmf)方式で保存できます。
ソフトウェアアップデート
※オリジナルのソフトウェアがインストールされていることが条件になります。
|
 |
DSTシリーズのタグとコンピュータ間の通信は、右図のコミュニケーションボックスを介して設定及びデータ回収を行います。コミュニケーションボックスは、タグの直径に合わせて次の四種類を用意してあります。
●タグ径6mm用(DST nano用)
●タグ径8.3mm用(DST micro用)
●タグ径13mm用(DST milli用)
●タグ径15mm用
(DST-CTD、centi、pitch&roll、compass、comp-tilt、magnetic用)
|
 |
|
