部品詳細






  左の図面を
   マウスでクリックしてください














1・採水器ボディー
  (BODY)
  材質:塩化ビニール
  修理:不可

  形状:なし

  説明:破損がボディーに及んだときは殆どの
     場合は修理が出来ません。
     破損ヶ所の写真をお送り頂ければ、修理
     が可能かお答えいたします。












2・採水器キャップ
  (END PLUG $ HANDLE)
  材質:塩化ビニール
  付属:ハンドル部リングテグス
  修理:使用者で交換可能

  形状:

  ボトルキャップ
  備考:接液部がテフロンコートされたもの
     はご指定下さい。








3・ボトルオーリング
  (BOTTLE O-RING)
  材質:ニトリルゴム
  修理:使用者で交換可能
  OP:フッ素系ゴム/シリコン系ゴムあり

  写真:
  ボトルOリング











4A・エアーベント
  (AIR VENT SCREW)
  材質:ジュラコン樹脂
  修理:使用者にて交換可能
  OP:テフロン樹脂製あり

  写真:
   エアーベントスクリュー










4B・エアーベント用オーリング
  (AIR VENT O-RING)
  材質:ニトリルゴム
  修理:使用者で交換可能
   OP:フッ素系ゴム


  写真:
    エアーベントOリング














7・上部マウンティングブロック
  (UPPER MOUNTHING BLOCK)
  材質:塩化ビニール
  修理:弊社にて交換作業
  特記:BODYまでヒビが入った時は
     交換できません。

  写真:
   上部マウンティングブロック









8・センターマウンティングブロック
  (CENTER MOUNTHING BLOCK)
  材質:塩化ビニール
  修理:弊社にて交換作業
  特記:BODYまでヒビが入った時は
     交換できません。
  写真:
  センターマウンティングブロック







9・下部マウンティングブロック
  (LOWER MOUNTHING BLOCK)
  材質:塩化ビニール
  修理:弊社にて交換作業
  特記:BODYまでヒビが入った時は
     交換できません。
  写真:
  下部マウンティングブロック










11A・ワイヤークランプボルト
  (WIRE CLAMP BOLTE)
  材質:ステンレス
  修理:使用者にて交換可能

  写真:
   ワイヤークランプボルト
      上 20-30L
      下 1.2-12L











11B・ウイングナット
  (WIRE CLAMP WING NUT)
  材質:ステンレス
  修理:使用者にて交換可能



  写真:
   ウイングナット












12・リリースブロック
  (CENTER RELEASE BLOCK)
  材質:塩化ビニール
  修理:弊社にて交換作業
  特記:BODYまでヒビが入った時は
     交換できません。


  形状:
   リリースブロック








13・サムブブロック
  (THUMB BLOCK)
  材質:塩化ビニール
  修理:弊社にて交換作業



  写真:
  タンブブロック











14・サムブロックピン”I”
  (THUMB BLOCK PIN "I")
  材質:ステンレス
  修理:原則は弊社にて交換




  写真:

   リリースピンI













15・リリースピン
  (RELEASE PIN "L")
  材質:ステンレス
  修理:原則は弊社にて交換



  写真:
  リリースピンL














16・プッシュロッド
  (PUSH ROD)
  材質:ジュラコン
  修理:弊社にて交換作業

  形状:なし

  プッシュロッドの交換方法(PDF)

















17・プッシュロッドキャップ
  (PUSH ROD CAP)
  材質:ジュラコン
  修理:弊社にて交換作業


  写真:
   プッシュロッドキャップ

  プッシュロッドの交換方法(PDF)










18・プッシュロッドロールピン
  (PUSH ROD ROLL PIN)
  材質:ステンレス
  修理:弊社にて交換作業



  形状:ロールピン














19・プッシュロッドオーリング
  (PUSH ROD O-RING)
  材質:ニトリルゴム
  修理:弊社にて交換作業



  写真:
  エアーベントOリング













20・プッシュロッドスプリング
  (PUSH ROD SPRING)
  材質:ステンレス
  修理:弊社にて交換作業



  写真:
    スプリング










22A・ペットコックブッシュ
  (PETCOCK BUSHING)
  材質:塩化ビニール
  修理:弊社にて交換作業



  写真:
    ブッシング







22B・ペットコックバルブボディー
  (PETCOCK Body)
   (VALVE BODY)
   材質:ジュラコン
   数量:1個


   写真:

   ペットコックボディー

   ペットコック交換方法(PDF)











22C・ペットコックオーリング

   (PETCOCK O-RING)
   材質:バイトンゴム
   数量:3個


   写真:
   ペットコックOリング

   ペットコック交換方法(PDF)










22D・ペットコックプルディスク
   (PETCOCK PULL DISK)
   材質:ジュラコン
   数量:1個

   修理:1組で
販売、使用者で交換可能

   写真:

   プルディスク

   ペットコック交換方法(PDF)











22E・ペットコックロックピン
  (PETCOCK LOCK PIN)
  材質:ステンレス
  修理:弊社にて交換作業



  写真:













24・スナップ
  (BRASS LANYARD SNAP)
  材質:真鋳
  修理:モノフィラメント(27)や
     ポリボール(25)と共に製作
     販売しています。



  写真:
    スナップ








25・ポリボール
  (POLY LANYARD BALL)
  材質:ポリエチレン



  写真:
   ポリボール













26・ラテックスチューブ
  (LATEX CLOSURE BAND)
  材質:ラテックスゴム
  修理:使用者で交換可能
  特記:ステンレススプリング
     テフロンコートスプリング
     各種変更可能。



  写真:


   ラテックスチューブ交換方法(PDF)









27・モノフィラメント
  (NYLON MONOFILAMENT LINE)
  材質:ナイロン製釣糸



  写真:
ポリボール











28・クリンプ(圧着金具)
  (CRIMP SLEEVE)
  材質:真鋳




  写真:
クリンプスリーブ

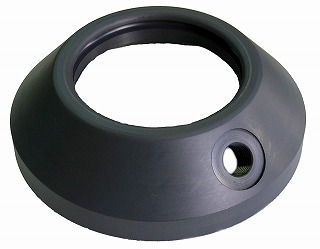

29・ノーズコーン

(NOSE CONE)
  材質:塩ビ

  説明:
   採水容量5L以上の採水器の
   ボディーに付いています。
   この部分が破損した場合は、
   修理が出来ません。
   小規模な破損の場合は、修理
   出来る場合もありますので
   弊社までお問い合わせ願います。
