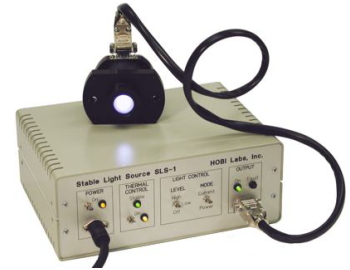

| キャリブレーションユニットSLS-1型 |
|
|
|
|
|
|
 |
 |
|
キャリブレーションユニットSLS-1型は、野外や実験室で簡単にHydroRadや他の分光放射計の光学系の感度テストや校正が行うための装置です。光源部と制御部を別々に設計することで、様々な測定器に対応できます。
光源部には、6個のLEDを均一に拡散する為の機構とLEDの発光レベルを監視用するためにそれぞれのLEDにリファレンスフォトダイオードを配置し、高原部の温度を一定に保つためにヒータが組み込まれています。制御部には、LEDドライブとそれぞれの出力をモニターする為の4つの独立した回路から構成されています。
センサー形状に合うようアダプターが用意されています。またHydroRadと組み合わせて使用する場合、ソフトウェア上から光学校正が容易にできるよう専用のメニューを用意しています。
 総合カタログPDFダウンロード(1.16MB)
SLS-1の出力スペクトル分布例 |
| 特 徴 |
| ■ 様々なセンサーに合うコンパクトな光源部 |
| ■ 光源部の温度制御 |
| ■ 光フィードバック回路による安定化 |
| ■ 複数のLEDの独立した制御でスペクトルを |
| ■ 特定の装置に調節可 |
| ■ SQMに基づいた白熱光源に比べ小型・軽量 |
| 不安定度 |
0.1%(24時間) |
| 口径 |
2.2cm |
| ピーク出力値 |
0.05〜0.3W/m2・nm・sr |
| 入力電源 |
90〜264VAC、47〜63Hz |
| 消費電流 |
1A以下 |
| 寸法(制御部) |
25.5cm(W)×9.8cm(H)×18.4cm(D) |
| (光源部) |
9.1cm(径)×7.3cm(長) |
| 使用温度 |
20〜30℃ |
| 湿度 |
90%以下 |
|
