ハイパースペクトラル分光放射計HydroRadシリーズ |
|
|
|
|
|
|
|
|
HydroRad-ES1型+防汚シャッター
|
製造メーカーの都合により、新規受注を停止しております。お持ちの機器の修理/再校正についてはお問い合わせください。
HydroRadシリーズは、マルチCCDを内蔵したファイバー式の高分解能水中連続スペクトル分光放射計です。測定波長域は、350〜850nm、400〜1000nmから選択できます。コサイン照度、スカラー照度、輝度から用途に合わせて最大4チャンネル(HydroRad-4型)を同時に測定できます。
ハウジング内に充電式バッテリーを備え、最大18時間の連続観測が行えます。記録部には、標準で64Mバイト(最大2Gバイト)の不揮発性メモリーを採用し、電源が不足しても観測データの消失はなく、標準で30,000フルスペクトル記録可能です。標準装備のマグネットスイッチを併用すれば、設定変更しない限り繰り返し何度でも観測が行えます。
オプションとして深度センサー、係留観測用に光学ウインドウの汚れを防ぐ、防汚シャッターや防汚フェイスプレート、長期観測用に外付けバッテリー、野外や実験室で簡単に光検出器の出力状況を把握できる簡易校正装置を用意しています。
ブイに最大5チャンネル組み込んだWALRUS型も用意しています。測定波長域は350〜850nmと400〜1000nmの2つの帯域から選択でき、リモートセンシング反射率や海面放射輝度、海面付近のその他の放射測定に適しています。
HydroRadによる水中下向照度(Ed)と水中上向輝度(Lu)の測定例
総合カタログPDFダウンロード(1.16MB) |
特 徴 |
■ 高分解能 |
■ 大容量メモリ(最大2Gバイト) |
■ オプションで防汚シャッター機能選択可 |
■ オプションで深度センサー組み込み可 |
■ 手動スイッチ(マグネット式) |
■ 最大耐圧200m |
|
紫外-可視光域 |
可視光-近赤外 |
測定波長域 |
350nm〜850nm |
400nm〜1000nm |
波長分解能 |
0.30nm〜0.35nm |
0.30nm〜0.35nm |
受光口径 |
50μmワイドスリット |
50μmワイドスリット |
積算時間 |
21ミリ秒〜20秒 |
21ミリ秒〜20秒 |
迷光 |
0.05%以下(@600nm)、0.10%以下(@435nm) |
0.05%以下(@600nm)、0.10%以下(@435nm) |
1秒積算照度感度(@600nm) |
1×10-5W/cm2・nm |
8×10-6W/cm2・nm |
(@435nm) |
4×10-5W/cm2・nm |
4.5×10-5W/cm2・nm |
1秒積算輝度感度(@600nm) |
1×10-6W/cm2・nm・sr |
8×10-7W/cm2・nm・sr |
(@435nm) |
1.5×10-6W/cm2・nm・sr |
1.7×10-6W/cm2・nm・sr |
|
HydroRad-1 |
HydroRad-2 |
HydroRad-3 |
HydroRad-4 |
WALRUS |
チャンネル数 |
1 |
2 |
3 |
4 |
5 |
メモリ形式 |
不揮発性メモリ |
メモリ容量 |
128Mバイト |
インターフェース |
RS-232C |
通信速度 |
9,600〜230,000ボーレート |
バッテリー |
充電式バッテリー(器機に内蔵) |
連続使用可能時間 |
約18時間 |
約14時間 |
約10時間 |
約9時間 |
約18時間 |
深度測定範囲注1) |
0〜24m、0〜127m、0〜195m |
- |
分解能注1) |
0.01m(24m仕様)、0.05m(127m仕様)、0.08m(195m仕様) |
- |
直径 |
13.3cm |
13.3cm |
13.3cm |
13.3cm |
23cm |
長さ |
30.5cm |
35.5cm |
46.6cm |
46.6cm |
150cm〜250cm |
重量(空中) |
3.3kg |
3.3kg |
5.3kg |
5.3kg |
25kg〜35kg |
(水中) |
0.5kg |
0.5kg |
1.0kg |
1.0kg |
- |
耐圧 |
200m |
200m |
200m |
200m |
- |
動作環境 |
0〜35℃ |
0〜35℃ |
0〜35℃ |
0〜35℃ |
0〜35℃ |
注1)オプションになります。ご注文時、上記の深度測定範囲から選択して頂く必要があります。 |
|
1チャンネル本体埋め込み型
- 水中照度及び水中輝度のどちらかの集光器から選択可
- 固定金具の配置で上向き、下向きの水中光容易に測定
|
|
1チャンネルファイバー型
- 集光器はコサイン照度、輝度スカラー照度から選択可
- ファイバー長の選択(標準は3m)
|
|
1チャンネル本体埋め込み型 +防汚シャッター
- 水中照度及び水中輝度のどちらかの集光器から選択可
- 固定金具の配置で上向き,下向きの水中光容易に測定
- 汚防シャッター機能による長期観測可
|
|
2チャンネルファイバー型
- 集光器はコサイン照度、輝度、スカラー照度から2チャンネル選択可
- ファイバー長の選択(標準3m)
|
HydroRad-ES1型 |
HydroRad-2型 |
|
2チャンネル本体埋め込み型
- ハウジング上部には水中照度及び水中輝度の集光器から選択可
- ハウジング下部には水中輝度計
- 水中下向き照度/輝度及び上向き輝度を同時に測定
|
|
3チャンネルファイバー型
- 集光器はコサイン照度、輝度、スカラー照度から3チャンネル選択可
- ファイバー長の選択(標準3m)
|
|
|
|
4チャンネルファイバー型
- 集光器はコサイン照度、輝度、スカラー照度から4チャンネル選択可
- ファイバー長の選択(標準3m)
|
|

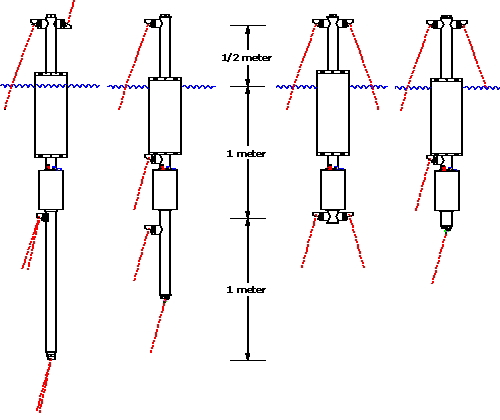

ブイ型
- 集光器は天空照度(Es)、天空輝度(Lds)、地上上向輝度(Lu+)、水中上向輝度(Lu-)から選択可
- ブイ長は海面下1mと2mの2種類可
|
